定量控制系統
管道式定量控制、定量控制調節、定量打料、定量配料、配料調節、自動打料、自動灌裝、人工操作打料、流量自動控制裝置、按鍵式操作打料、定量罐裝、代替人工罐裝都是指在管道流量或灌裝時進行精確計量的基礎上增加一項，累積量到達一定數值時，自動對管道進行斷流或控制的一個過程。
目前很多企業都會用到或者是都需要改進的項目之一，它把具有操作簡便易學，顯示直觀，手動控制流量或自動控制流量相結合等特點。特別適用于油田摻油、摻水、摻藥、配料、定量注水及各種液體的定量控制。目前一些現在仍采用人工操作罐裝/打料，
同時也不想投入太多成本，就想提高工作效率的企業建議采用本系統。

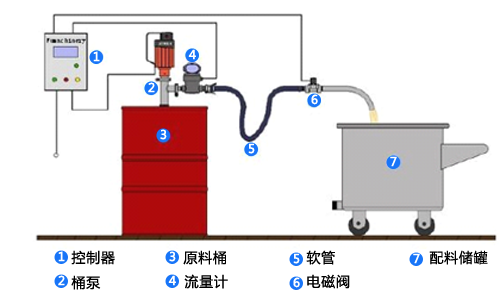

1、流量計：這是控制的基礎，直接影響控制的效果，因此基本要求是測量精度越高越好，有信號輸出功能。同時流量計種類較多，還要根據測量介質、管道口徑、流量范 圍、防爆、防腐、防護等級等參數和要求進行選型，選擇合適的流量計。
2、控制箱：內含定量控制儀、內部控制線路及組件、外部控制按紐和指示燈等，箱子的標準尺寸 400*300*200mm，輸入電源（AV220V）統一給控制箱供電，其他設備如流量計、電磁閥均有控制箱內部直接供電；當現場的如泵等設備應根據設備的功率加接接觸器一只，接觸器的電源控制由控制箱內部提供；并可加接打印功能。
3、斷流設備：可以是管道已有的動力設備，如泵；也可以是后裝上去的電磁閥、電動閥等。
控制過程:
定量控制儀在接收了流量計的流量信號后，在其內部完成流量的累計，同時在控制儀內部設定好所需要的定量控制值，當定量控制儀顯示的累計數值達到所設定的定量控制值時，定量控制儀輸出開關量信號。此時利用該開關信號通過配接繼電器或接觸器來控制安裝在管道上的斷流設備，從而達到定量控制的效果。
目前很多企業都會用到或者是都需要改進的項目之一，它把具有操作簡便易學，顯示直觀，手動控制流量或自動控制流量相結合等特點。特別適用于油田摻油、摻水、摻藥、配料、定量注水及各種液體的定量控制。目前一些現在仍采用人工操作罐裝/打料，
同時也不想投入太多成本，就想提高工作效率的企業建議采用本系統。
1、流量計：這是控制的基礎，直接影響控制的效果，因此基本要求是測量精度越高越好，有信號輸出功能。同時流量計種類較多，還要根據測量介質、管道口徑、流量范 圍、防爆、防腐、防護等級等參數和要求進行選型，選擇合適的流量計。
2、控制箱：內含定量控制儀、內部控制線路及組件、外部控制按紐和指示燈等，箱子的標準尺寸 400*300*200mm，輸入電源（AV220V）統一給控制箱供電，其他設備如流量計、電磁閥均有控制箱內部直接供電；當現場的如泵等設備應根據設備的功率加接接觸器一只，接觸器的電源控制由控制箱內部提供；并可加接打印功能。
3、斷流設備：可以是管道已有的動力設備，如泵；也可以是后裝上去的電磁閥、電動閥等。
控制過程:
定量控制儀在接收了流量計的流量信號后，在其內部完成流量的累計，同時在控制儀內部設定好所需要的定量控制值，當定量控制儀顯示的累計數值達到所設定的定量控制值時，定量控制儀輸出開關量信號。此時利用該開關信號通過配接繼電器或接觸器來控制安裝在管道上的斷流設備，從而達到定量控制的效果。
